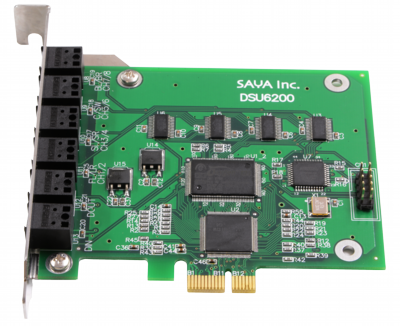

DSU6000 Sound Card of PURE SPEED/ピュアスピード

サラウンドデコーダーを持たない、DAC内蔵ステレオプリメインアンプの駆動に最適です。

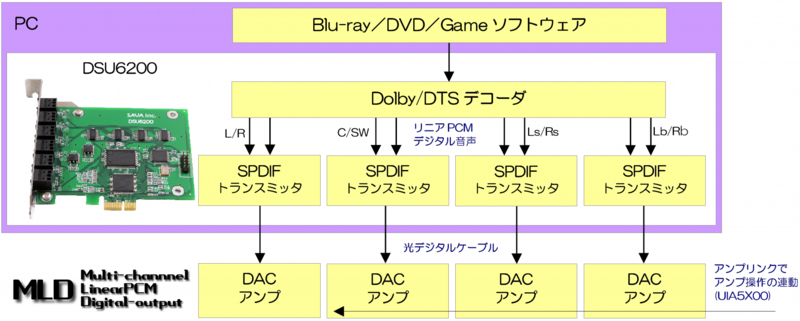

これをMLD（Multi-channnel/LinearPCM/Digital-output）と称します。
MLDでは5.1CHで3本、4.0CHで2本の光ケーブルが必要です。

WindowsMediaCenterでは、録画番組および録画中のデジタル出力は、”HDMI”か”アナログ出力”しかサポートしておらず”光デジタル出力”が困難でした。ところが、DSU6000のMLCの光デジタル出力では、そのようなことはありません。つまり”WindowsMediaCenter”で”光デジタル出力”が可能になり、多くのデジタル入力付きアンプを活用することができます。

　　　　　　4KHzの微小信号を48KHz/16Bitでサンプリングした場合（赤）
　　　　　　4KHzの微小信号を192KHz/24Bitでサンプリングした場合（黄）
○　時間軸で2～4倍、振幅軸で256倍の分解能のハイレゾ音源をフルサポート
○　24bitや32BitDACであっても、実効性能は14-18Bit程度、24-32Bitは言葉遊びに過ぎません。
　　 そこでDSA192Uは、実効性能18Bit相当（現在最高クラス）のデバイスAD1955を選定、
　　バランス構成としています。(フロントLRのみ)
　　（32Bit精度には194.4dBのS/N、歪率が必要で、現状は理論値の1/30000程度の性能です）
○ ハイサンプリングで、性能が悪化するDACが多い中、AD1955はハイサンプリング領域まで最高性能です。
○フロントLR以外のDACにはPCM1681を採用、全チャンネル192KHz/24Bitをサポートします。

44.1KHzや48KHzのソースを96KHzや192KHzにアップサンリングして出力することが可能です。

○ 高速（高スルーレート）の電流帰還トポロジーアンプは、パルス出力のΔΣDACに発生しやすいTIM歪（※）の発生を抑えます。
○ 高速・広帯域の電流帰還トポロジーアンプは、大きなNFBを広帯域に掛けることができ、超低歪・超低雑音です。
○ 上下対称コンプリメンタリアンプは、電源雑音を排除する能力と、波形の伝送精度（スルーレートの対称性）に優れています。
○ 電流帰還アンプはDACのスムージングフィルタ等への応用は困難でしたが、独自の技法により、これらを可能にしました。
○ カップリング用のコンデンサは大きな歪を発生させるので、信号経路から排除したDCアンプ構成です。
○ アナログ系の電源はDCアンプに最適な、正負2電源で、4次π型フィルタを組み合わせ低雑音化。
○ フロントLR以外のアンプはFET入力タイプを採用、全チャンネルDCアンプ構成です。
　　（※TIM歪＝パルスの立上り、立下りにアンプが追従できず、波形の相似性が崩れることで発生する歪）

○ 4レイヤー両面実装基板により、配線長を最小にし、高速デジタル回路からの輻射ノイズを最小に抑えます。
○ デジタル系、アナログ系を分離し、さらにスイッチング電源系の3系統でグラウンドプレーンを分離。

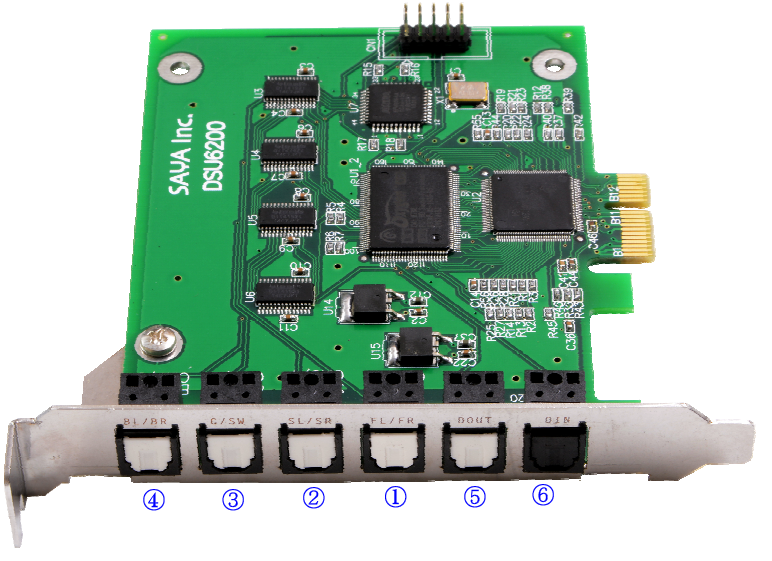

①アナログ出力・フロントLR
②アナログ出力・サラウンドLR
③アナログ出力・センタ/サブウーハー
④アナログ出力・バックサラウンドLR
⑤MLD光デジタル出力・フロントLR
⑥MLD光デジタル出力・サラウンドLR
⑦MLD光デジタル出力・センタ/サブウーハー
⑧MLD光デジタル出力・バックサラウンドLR
⑨パススルー光デジタル出力
⑩光デジタル入力
